Amplificador óptico EYDFA con XGPON WDM

Modelo solicitado: MYA-5564-20-5XGPON

Familia / Serie: MYA-55XX-XX-5

Aplicación: Distribución CATV + XGPON sobre fibra óptica

ESPECIFICACIONES TÉCNICAS

Longitud de onda de trabajo:

1540–1563 nm

XGPON: 1270 / 1310 / 1490 / 1577 nm

Rango de potencia óptica de entrada:

-3 a +10 dBm

-10 a +10 dBm para tipo de entrada de baja potencia

Potencia de salida:

EYDFA / XGPON: +27 a +40 dBm

EDFA: +13 a +26 dBm

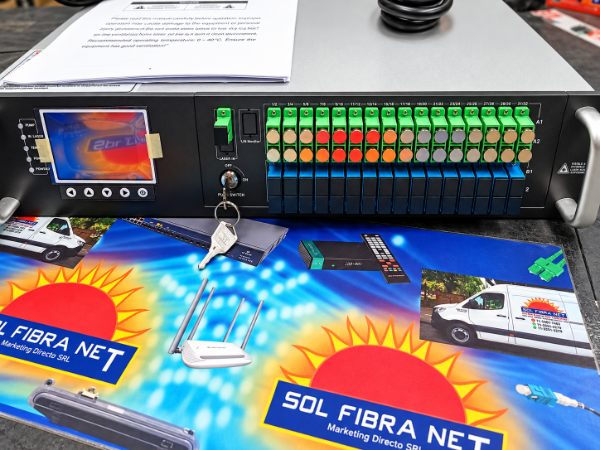

Cantidad de puertos de salida:

EYDFA / XGPON: 4 / 8 / 16 / 32 / 64 / 128 puertos

EDFA: 1 / 2 puertos

Diferencia de potencia de salida:

EYDFA / XGPON: -0,5 a +0,5 dB

EDFA: ±0,2 dB

Figura / coeficiente de ruido:

6,3 dB (Pin = 0 dBm)

Pérdida dependiente de polarización (PDL):

0,3 dB

Ganancia dependiente de polarización:

EYDFA / XGPON: 0,4 dB

EDFA: ≤ ±0,75 / 0,4 dB

Dispersión de modo de polarización (PMD):

0,3 ps

Potencia de fuga de bomba:

-30 dBm

Pérdida de retorno / reflejo de luz:

EDFA: ≥45 dB

Conector de fibra óptica:

FC/APC, SC/APC o personalizado

Interfaz de gestión de red:

RJ45 (SNMP), RS232 o RS485

Fuente de alimentación:

90–265 VCA

48 VCC opcional

Consumo de energía:

≤50 W con operación de fuente única

Tamaño de caja / chasis:

EYDFA / XGPON: 19 × 14,7 × 3,5 cm

EDFA: 19 × 14,2 × 1,75 cm
